碟煞車架全解析：從卡鉗安裝到碟煞專屬車架設計
碟煞（Disc Brake）在公路車界從爭議不斷到全面普及，只花了不到十年的時間。2024 年開始，幾乎所有品牌的新款公路車都只提供碟煞版本。但碟煞不只是把卡鉗從輪圈搬到碟盤這麼簡單，它從根本上改變了車架的設計邏輯。
碟煞車架 vs 框煞車架：結構差異

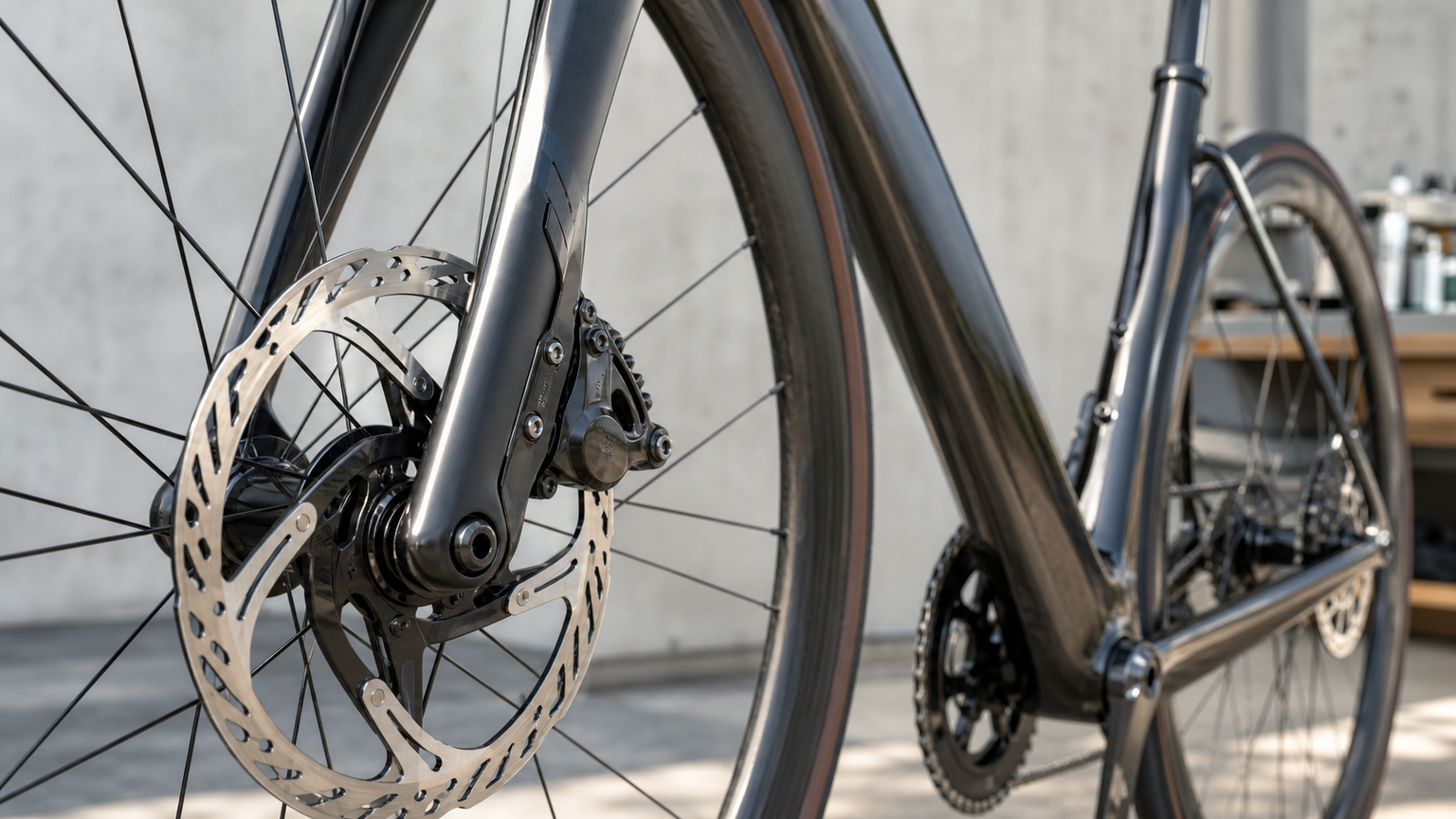

前叉設計
這是碟煞與框煞差異最大的部位：
框煞前叉的煞車力作用在輪圈上方，力矩較短。前叉主要承受的是向後的拉扯力。
碟煞前叉的煞車力作用在前叉底部的卡鉗座上，煞車時前叉會承受巨大的扭轉力矩。因此碟煞前叉必須：
- 前叉腿更粗壯以承受扭力
- 叉肩（Crown）區域結構強化
- 左側前叉腿（卡鉗安裝側）特別加強
- 整體重量通常比同等級框煞前叉重 50-80g
後叉設計
後煞車卡鉗通常安裝在後下叉或後上叉與勾爪的交界處。這造成：
- 後下叉需要更大的截面來承受煞車扭矩
- 非驅動側（通常是左側）結構特別強化
- 勾爪區域的應力分布完全不同於框煞
輪圈與花鼓
碟煞系統將煞車功能從輪圈移除，帶來了輪圈設計的革命：
| 特性 | 框煞輪圈 | 碟煞輪圈 |
|---|---|---|
| 煞車面處理 | 需要加工煞車面 | 不需要 |
| 碳纖維深框 | 煞車散熱是隱憂 | 完全沒有散熱問題 |
| 輪圈寬度 | 受煞車夾器限制 | 可自由加寬 |
| 輪圈壽命 | 煞車磨耗逐漸減薄 | 理論上更長壽 |
| 輪圈重量 | 需要保留煞車面厚度 | 可以更輕薄 |
碟盤規格選擇
碟盤（Rotor）的尺寸直接影響煞車力與散熱效能：
| 碟盤尺寸 | 前輪建議 | 後輪建議 | 特性 |
|---|---|---|---|
| 140mm | - | 體重 < 70kg | 輕量，散熱一般 |
| 160mm | 多數騎士 | 體重 > 70kg / 山路 | 平衡性最佳 |
| 180mm | 體重 > 90kg / 長下坡 | 罕用 | 最強煞車力，最重 |
碟盤安裝標準：
- 中心鎖入式（Center Lock）：使用花鼓中央的鎖緊環固定，Shimano 發明的標準，目前最主流
- 六孔式（6-Bolt）：使用六顆螺絲固定在花鼓上，較傳統但依然常見
多數高階花鼓支援中心鎖入式，並可透過轉接座使用六孔碟盤。但反向轉接（六孔花鼓裝中心鎖碟盤）則不可行。
卡鉗安裝標準
Flat Mount：現代公路車標準
Flat Mount 是目前公路車碟煞的主流安裝標準，特點是：
- 卡鉗直接平貼在車架/前叉上
- 安裝螺絲從下方向上鎖入
- 比舊式 Post Mount 更緊湊、更輕量
- 適用於 140mm 與 160mm 碟盤（160mm 需轉接座）
Post Mount：登山車與早期碟煞
- 卡鉗固定在兩個平行的柱狀凸座上
- 螺絲方向與碟盤平行
- 可適應多種碟盤尺寸（透過轉接座）
- 公路車領域已逐漸淘汰
貫穿軸 vs 快拆
碟煞車架幾乎都搭配貫穿軸（Thru-Axle），取代傳統快拆（Quick Release）：
| 特性 | 貫穿軸 | 快拆 |
|---|---|---|
| 前輪規格 | 12×100mm | 9×100mm |
| 後輪規格 | 12×142mm | 5×130mm (公路) |
| 剛性 | 極高 | 中等 |
| 安裝精度 | 非常高，每次一致 | 受安裝力道影響 |
| 碟盤對位 | 穩定精確 | 可能每次略有偏差 |
| 拆裝速度 | 稍慢（需旋轉取出） | 快速 |
貫穿軸的高安裝精度對碟煞系統至關重要。碟煞卡鉗與碟盤之間的間隙只有 0.2-0.5mm，如果輪組安裝位置每次都有微小偏差（快拆的常見問題），碟盤就會蹭到來令片產生異音。
碟煞車架的熱管理
長下坡時持續煞車會產生大量熱能，碟煞系統的熱管理是重要的設計考量：
散熱路徑
煞車來令片 → 碟盤 → 花鼓 → 空氣（對流散熱）
高溫風險
- 碟盤溫度可達 300°C 以上
- 過熱會導致來令片「褪色」（Brake Fade），煞車力急劇下降
- 極端情況下可能煮沸油壓管內的煞車油，造成煞車失靈
- 碳纖維輪圈的花鼓接合處可能受熱影響
預防措施
- 選擇散熱片碟盤（如 Shimano Ice Tech）：中間夾鋁合金散熱層
- 使用金屬來令片（Metallic Pad）：散熱優於樹脂來令片（Resin Pad）
- 下坡時交替煞車：避免單一碟盤持續受熱
- 選用較大碟盤：160mm 比 140mm 散熱面積大 30%
碟煞車架的重量考量
碟煞系統確實比框煞系統重，但差距正在縮小：
| 組件 | 碟煞系統（典型） | 框煞系統（典型） | 差異 |
|---|---|---|---|
| 車架 | +30-80g | 基準 | 碟煞需要強化 |
| 前叉 | +50-80g | 基準 | 碟煞卡鉗座 |
| 卡鉗/夾器 | +50-100g | 基準 | 油壓系統較重 |
| 碟盤 | +200-300g | 0（無碟盤） | 最大差異來源 |
| 貫穿軸 | +30-50g | 基準（快拆） | 貫穿軸較重 |
| 輪圈 | -30-50g | 基準 | 碟煞輪圈可更輕 |
| 總計 | +330-560g | 基準 | 約一瓶水的重量 |
購買碟煞車架的注意事項
確認碟盤相容性
- 前叉是否支援 160mm 碟盤？還是只能用 140mm？
- 後煞車卡鉗座的設計是 Flat Mount 嗎？
- 是否需要另購轉接座？
確認貫穿軸規格
- 前 12×100mm 是公路車標準
- 後 12×142mm 是公路車標準
- 確認貫穿軸的螺紋方向與長度
走線方式
碟煞車架的油壓管線走線是重要的考量：
- 全內走線設計雖美觀，但日後維修（排氣、換管線）難度大增
- 確認油壓管線在車架內的路徑是否順暢，急彎會影響手感
- 部分車架在頭管處的走線空間非常有限
來令片間距調整
碟煞卡鉗需要精確對位才能避免碟盤蹭片：
- 鬆開卡鉗固定螺絲
- 捏住煞車拉桿（讓卡鉗自動對中）
- 鎖緊固定螺絲（交替鎖緊，避免偏移）
- 旋轉輪組確認無蹭片異音
碟煞已經是不可逆的趨勢。理解碟煞車架的設計邏輯與使用注意事項，能讓你在選購與使用時更有信心，充分享受碟煞帶來的全天候可靠煞車性能。
