フレームクラック点検とカーボン損傷評価の完全ガイド

はじめに

カーボン繊維強化プラスチック（CFRP）は、現代のハイエンドロードバイクで主流となっている素材です。軽量で剛性が高く、複雑な空力形状にも成形できます。しかし、カーボンの破損モードはアルミ合金とはまったく異なります。アルミが損傷すると、まず目に見える永久変形が生じ、警告を与えてくれます。一方カーボンは、外観上ほとんど損傷が見えないまま構造強度が大幅に低下し、最終的に「突然の破断」という形で壊れることがあります。

台湾のライダーがよく遭遇する状況としては、駐輪時にバイクを倒してぶつけてしまう、山道の下りで落石に当たる、車のドアに接触するなどがあります。これらの衝撃は、肉眼では気づきにくいものの構造的には深刻な損傷となるクラックをカーボンフレームに残す可能性があります。

日常の目視点検のポイント

重点的に確認すべき箇所

部位	理由	よくある損傷形態
BBシェル周辺	ペダリングの力が最も集中する箇所	環状クラック、塗装のひび割れ
トップチューブとヘッドチューブの接合部	正面からの衝撃を吸収する箇所	斜め方向のクラック、塗装の剥離
ボトムブラケット接合部	複数のチューブが交わり応力が集中	塗装割れ、微細クラック
フォーククラウン	前輪から伝わる衝撃	環状クラック
チェーンステー	チェーンの打撃＋ホイールからの衝撃	塗装の損傷、表面クラック
シートポスト	ライダー体重＋路面からの衝撃	縦方向のクラック

目視点検の方法

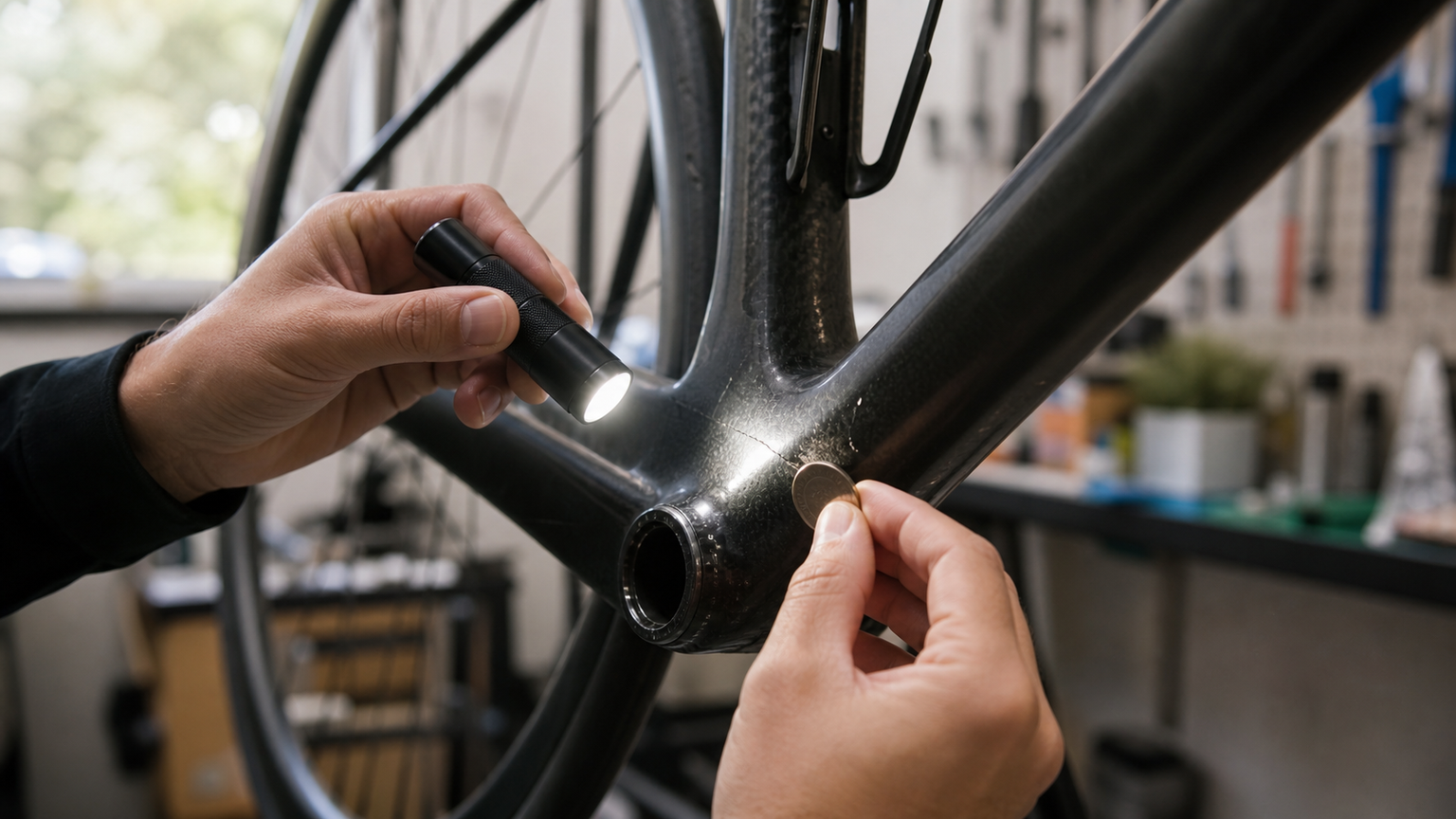

1. 十分な明るさの下で：フレームを清掃した後、強い光（懐中電灯を斜めに当てる）で表面を観察します。斜めからの光で照らすとクラックが見えやすくなります。
2. 塗装層を観察する：カーボン表面に「クモの巣状の細かい線」「塗装の膨れ」「塗装が剥がれてカーボンの織り模様が露出している」といった状態があれば、さらなる点検が必要です。
3. クリア塗装越しに確認する：一部のフレームは透明のクリアコートを使用しており、カーボン層の微細なクラックが白色や薄い色の線としてクリア層越しに直接見える場合があります。

タップテスト（打診検査）

タップテストは、カーボンに層間剥離（デラミネーション）が発生しているかをその場で判断するための基本的な方法です。

1. コイン（台湾の10元硬貨など）でフレーム表面を軽く叩き、一定のリズムで移動させながら行います。
2. 音を聞き分けます：澄んだ高音＝健全、こもった鈍い音＝層間剥離や空洞の可能性。
3. 各箇所を同じ力で叩いて音の高さを比較し、明らかにこもった音がする箇所があれば印を付けます。
4. こもった音がしても必ずしも危険とは限らず、超音波検査やX線検査で専門店に確認してもらう必要があります。

損傷の深刻度評価

経過観察でよい損傷

• ゲルコート（塗装層）のみの表面的な細かいひびで、カーボン本体には影響がないもの
• 塗装が小範囲で剥がれ、その下に完全に無傷のカーボン織り模様が見えるもの

即座に修理が必要な損傷

• 目に見える白い線（「ホワイトニング」現象、カーボン母材がすでに破断していることを示す）
• タップテストで広範囲にこもった音がする
• フレームチューブにわずかな変形が見られる（チューブが本来の円形断面を保っていない）

廃棄すべき、またはメーカーによる評価が必要な損傷

• 正面または側面からの衝撃後に見えるクラックがある
• フォークのいずれかの箇所にクラックがある（フォークの破断はカーボン破損の中で最も危険なケース）
• ダウンチューブへの直接的な衝撃
• チューブに明らかな凹みがある

台湾におけるカーボン修理リソース

台湾には現在、フレームの評価・修理サービスを提供する専門バイクショップやカーボン修理業者が複数存在し、費用は損傷の範囲に応じて数千元から数万元まで幅があります。Trek、Giant、Specializedといった有名ブランドも、台湾の直営店で正規保証の評価サービスを提供しています。

フレームが保証期間内であれば、まずメーカーまたは台湾の代理店に連絡してください（Giantは台湾で充実したアフターサービス網を持っています）。事故による衝撃損傷は通常保証の対象外ですが、メーカーが優待価格でフレーム交換を提供してくれることもあります。

実用的なアドバイス

• 長距離走行や山道走行の後は毎回簡単な目視点検を行いましょう。特に路面の荒れた区間やダウンヒルの後は、重点箇所の確認に2分かけるだけで、気づかないうちに損傷が悪化するのを防げます。
• 転倒後は必ず点検する：ロードバイクが倒れたとき、最も損傷しやすいのはフォーク、ステム、トップチューブです。これら3箇所のいずれかにクラックがあれば、絶対に乗り続けてはいけません。
• 損傷の判断に自信が持てない場合は、「迷ったら乗らない」が最も重要な原則です。フレームを修理に出している間は、予備のアルミバイクを使うのが最も安全な選択です。
• 台湾には一部、カーボン修理の認定資格を持つショップの技術者がおり、評価費用は通常安価です。少額の出費を惜しんで安全上のリスクを冒すべきではありません。

おわりに

カーボンフレームの損傷点検は、走行安全の最後の砦です。長距離走行のたびに目視確認を習慣づけ、基本的なタップテストを身につけ、疑わしい場合はすぐに専門家に相談することは、すべてのカーボンバイク乗りが持つべき安全意識です。安全と判定された一台こそが、台湾各地の素晴らしいルートに挑む信頼できるパートナーとなります。
