碳纖維車架裂痕檢測：保護你最貴重的投資

碳纖維車架是現代自行車技術的結晶，但它的損壞模式與金屬車架截然不同。金屬車架會彎曲、凹陷，讓你一眼看出問題；碳纖維車架的損壞卻可能隱藏在光鮮的外表之下。一個不起眼的裂紋可能意味著結構強度大幅下降，在高速騎乘中突然斷裂的後果不堪設想。

碳纖維的損壞模式

理解碳纖維如何損壞，才能有效檢測：

損壞類型	外觀特徵	嚴重程度	可見性
表面塗裝刮傷	淺層刮痕、掉漆	低（僅外觀）	高，容易看見
表面樹脂龜裂	細小蜘蛛網狀裂紋	低至中等	中等
基材損傷	裂紋延伸至纖維層	高	低至中等
層間剝離（Delamination）	表面隆起或中空感	極高	需要敲擊測試
纖維斷裂	明顯裂縫或變形	極高，禁止騎乘	高
內部損傷	外表可能無異狀	極高	極低，需專業檢測

何時應該檢查車架？

以下情況發生後，必須進行完整檢查：

• 摔車或碰撞：任何程度的撞擊
• 車架掉落：從車頂架或維修架掉落
• 運輸後：飛機託運、快遞運送後
• 聽到異常聲響：騎乘中出現陌生的「喀」聲或持續異音
• 定期保養：建議每年至少一次全車檢查
• 二手車架入手：購買二手碳纖維車架前的必要步驟

居家檢測方法

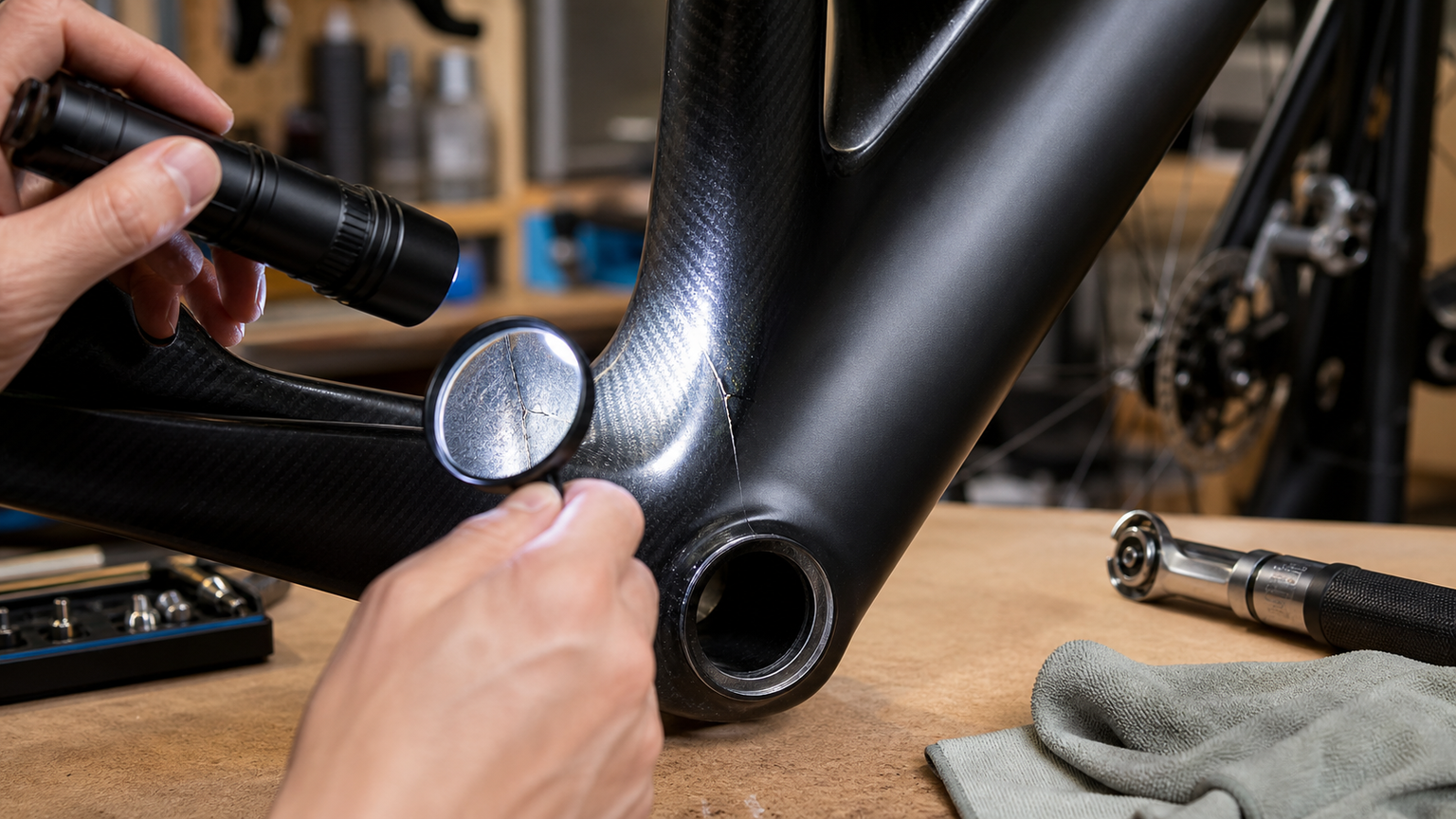

方法一：視覺檢查

工具需求：強光手電筒、放大鏡（或手機相機放大功能）

1. 在光線充足的環境下，移除所有配件（水壺架、線管等）
2. 從不同角度、不同光線方向觀察每一個部位
3. 特別注意以下高風險區域：

高風險區域清單：

• 頭管與上管/下管連接處：正面撞擊的主要受力點
• 五通區域：所有管件交匯處，應力集中
• 座管夾區域：座管插入處，夾緊力可能造成裂紋
• 後下叉與五通連接處：踩踏力傳遞的關鍵節點
• 後上叉與座管連接處：後輪衝擊力的傳遞路徑
• 變速器勾爪安裝處：後變速器撞擊的受力點
• 水壺架螺絲孔周圍：孔洞是應力集中點

方法二：敲擊測試（Tap Test）

這是檢測內部損傷最實用的居家方法：

1. 使用一枚硬幣（如 10 元硬幣）
2. 輕敲車架表面，仔細聆聽聲音
3. 正常碳纖維：清脆、明亮的「叮」聲
4. 損壞區域：低沉、空洞的「咚」聲
5. 從已知完好的區域開始，建立「正常聲音」的參考
6. 沿著車架移動，逐吋敲擊
7. 聲音突然改變的區域需要進一步檢查

敲擊測試的技巧：

• 在安靜的環境中進行
• 力道保持一致
• 相鄰區域的聲音做比較
• 管壁厚度不同的區域（如五通附近較厚）聲音自然不同，不要誤判
• 貼有保護膜的區域聲音會偏悶，先移除保護膜再測試

方法三：觸摸檢查

1. 用手指緩慢滑過車架表面
2. 感受是否有隆起、凹陷或軟化的區域
3. 特別注意摸到「海綿感」的部位——這可能是層間剝離
4. 用指甲輕刮可疑裂紋，判斷深度

方法四：壓力測試

僅適用於特定部位，請小心操作：

1. 雙手握住車架某段管件，輕柔地施加扭轉力
2. 正常碳纖維應該感覺完全剛硬
3. 如果感覺到任何「給予」或聽到聲響，立即停止並送檢

專業檢測方法

當居家檢測發現疑慮，或需要更確定的結果時：

檢測方法	費用範圍	可靠性	適用情況
超音波檢測	NT$2,000-5,000	高	檢測層間剝離、內部損傷
X 光檢測	NT$3,000-8,000	極高	全面性結構檢測
專業碳纖維修復廠檢測	NT$500-2,000	高	含修復建議
目視 + 敲擊（專業技師）	NT$500-1,000	中至高	快速初步判斷

表面刮傷 vs. 結構性裂紋：如何分辨？

這是最困難也最關鍵的判斷：

表面刮傷（通常安全）

• 只影響塗裝層或最外層樹脂
• 刮痕底部看得到碳纖維編織紋路但纖維完整
• 用指甲劃過感覺平滑，沒有深度
• 敲擊測試聲音與周圍一致

結構性裂紋（需要重視）

• 裂紋有深度，可以感覺到凹陷
• 裂紋沿著纖維方向或跨越纖維延伸
• 裂紋周圍有白化現象（樹脂從纖維分離）
• 敲擊測試聲音異常
• 裂紋在施加壓力時會「張開」

損壞後的處理決策

可以繼續騎乘

• 淺層塗裝刮傷
• 無深度的表面劃痕
• 建議用環氧樹脂或車架修補漆封住，防止水分滲入

需要專業評估

• 深度超過塗裝層的裂紋
• 敲擊測試發現異常區域
• 摔車後的撞擊點附近
• 任何你「不確定」的損壞

立即停止騎乘

• 可見的碳纖維纖維斷裂
• 車架明顯變形
• 大面積的層間剝離
• 管件連接處的裂紋
• 騎乘中聽到持續的異常聲響

碳纖維車架的修復

專業碳纖維修復不是江湖術語，許多損壞的車架可以被修復到接近原始強度：

• 修復原理：在損壞區域重新鋪設碳纖維布並用環氧樹脂固化
• 修復費用：通常 NT$5,000-20,000，取決於損壞程度
• 修復後強度：專業修復可恢復 90-100% 的原始強度
• 外觀：部分修復廠可以做到幾乎看不出修復痕跡

預防措施

1. 使用車架保護貼：在高風險區域（下管、後下叉、頭管）貼上透明保護膜
2. 正確的座管夾扭力：過度鎖緊是座管處裂紋的主因，使用扭力扳手
3. 運輸保護：使用硬殼車箱，拆除後變速器，管件之間放置泡棉
4. 避免夾持車架：使用維修架時夾持座管而非車架管件
5. 定期檢查：養成每次清洗車後目視檢查的習慣

碳纖維車架是精密的工程產品，給予它應有的關注和照護，它會回報你數萬公里的安全騎乘。當有任何疑慮時，請記住這個原則：寧可過度謹慎，也不要冒險騎乘可能有結構問題的車架。
